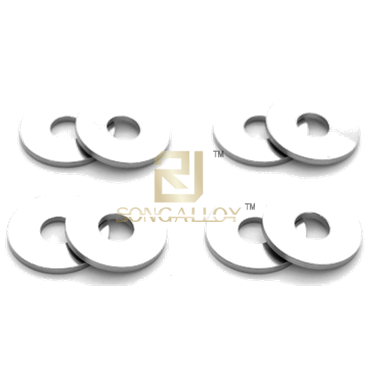

ANSI/ASME B18.22.1 TABLE1A แหวนรองไทเทเนียม-สินค้า GradeA

เครื่องซักผ้า ANSI และเครื่องซักผ้า asme ANSI/ASME B18.22.1 TABLE1A เครื่องซักผ้าธรรมดา - การจัดหาผลิตภัณฑ์ GradeA
18.22.1 Ti plat ล้างขนาด:6#-3''
วัสดุไททาเนียม Gr2, Gr5 ส่วนใหญ่เป็น ANSI / ASME B18.22.1 TABLE1A เครื่องซักผ้าธรรมดา - วัสดุ GradeA ผลิตภัณฑ์ไทเทเนียมบริสุทธิ์
ราคาโรงงานคุณภาพเยี่ยมบริการครบวงจรในสต็อกจัดส่งที่รวดเร็ว
ยินดีต้อนรับ ติดต่อเรา ซื้อเครื่องซักผ้าไททาเนียมธรรมดา

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：
6#-3''
ยี่ห้อ：
RuiYang
รหัสสินค้า：
810890

รายละเอียดสินค้า

ANSI/ASME B18.22.1 TABLE1A แหวนรองไทเทเนียม-สินค้า GradeA มักเป็นชิ้นบางๆ รูปทรงต่างๆ ใช้เพื่อลดแรงเสียดทาน ป้องกันการรั่วไหล แยก ป้องกันการหลวม หรือกระจายแรงกดทับ

วัสดุไททาเนียมและโครงสร้างโลหะผสมไททาเนียมมีส่วนนี้ขึ้นอยู่กับรัดเกลียวไททาเนียมสลักเกลียวไทเทเนียมและพื้นผิวลูกปืนรัดโลหะอื่น ๆ มีขนาดไม่ใหญ่ดังนั้นเพื่อลดพื้นผิวแรงดันของการป้องกันแรงดันที่เชื่อมต่อกับพื้นผิวการใช้ Ti เครื่องซักผ้า

ANSI/ASME B18.22.1 TABLE1A Titanium Plain Washers-Product GradeA รายละเอียดขนาดและภาพวาดดังนี้:

เครื่องซักผ้าธรรมดาไทเทเนียม

เส้นผ่านศูนย์กลางเล็กน้อย (d)	d	พิมพ์	d₁			d_c			h
เส้นผ่านศูนย์กลางเล็กน้อย (d)	DN	พิมพ์	DN	max	นาที	DN	max	นาที	DN	max	นาที
-	-	-	0.078	0.078	0.073	0.188	0.188	0.183	0.020	0.025	0.016
-	-	-	0.094	0.094	0.089	0.250	0.250	0.245	0.020	0.025	0.016
-	-	-	0.125	0.133	0.120	0.312	0.320	0.307	0.032	0.040	0.025
6#	0.1380	-	0.156	0.164	0.151	0.375	0.390	0.370	0.049	0.065	0.036
8#	0.1640	-	0.188	0.196	0.183	0.438	0.453	0.433	0.049	0.065	0.036
10#	0.1900	-	0.219	0.227	0.214	0.500	0.515	0.495	0.049	0.065	0.036
3/16	0.1875	-	0.250	0.265	0.245	0.562	0.577	0.557	0.049	0.065	0.036
12#	0.2160	-	0.250	0.265	0.245	0.562	0.577	0.557	0.065	0.080	0.051
1/4	0.2500	N	0.281	0.296	0.276	0.625	0.640	0.620	0.065	0.080	0.051
1/4	0.2500	W	0.312	0.327	0.307	0.734*	0.749	0.727	0.065	0.080	0.051
5/16	0.3125	N	0.344	0.359	0.339	0.688	0.703	0.681	0.065	0.080	0.051
5/16	0.3125	W	0.375	0.390	0.370	0.875	0.905	0.868	0.083	0.104	0.064
3/8	0.3750	N	0.406	0.421	0.401	0.812	0.827	0.805	0.065	0.080	0.051
3/8	0.3750	W	0.438	0.453	0.433	1.000	1.030	0.993	0.083	0.104	0.064
7/16	0.4375	N	0.469	0.484	0.464	0.922	0.937	0.915	0.065	0.080	0.051

เส้นผ่านศูนย์กลางเล็กน้อย (d)	d	พิมพ์	d₁			d_c			h
เส้นผ่านศูนย์กลางเล็กน้อย (d)	DN	พิมพ์	DN	max	นาที	DN	max	นาที	DN	max	นาที
7/16	0.4375	W	0.500	0.515	0.495	1.250	1.280	1.243	0.083	0.104	0.064
1/2	0.5000	N	0.531	0.546	0.526	1.062	1.092	1.055	0.095	0.121	0.074
1/2	0.5000	W	0.562	0.577	0.557	1.375	1.405	1.368	0.109	0.132	0.086
9/16	0.5625	N	0.594	0.609	0.589	1.156*	1.186	1.149	0.095	0.121	0.074
9/16	0.5625	W	0.625	0.640	0.620	1.469*	1.499	1.462	0.109	0.132	0.086
5/8	0.6250	N	0.656	0.686	0.649	1.312	1.342	1.305	0.095	0.121	0.074
5/8	0.6250	W	0.688	0.718	0.681	1.750	1.780	1.743	0.134	0.160	0.108
3/4	0.7500	N	0.812	0.842	0.805	1.469*	1.499	1.462	0.134	0.160	0.108
3/4	0.7500	W	0.812	0.842	0.805	2.000	2.030	1.993	0.148	0.177	0.122
7/8	0.8750	N	0.938	0.968	0.931	1.750	1.780	1.743	0.134	0.160	0.108
7/8	0.8750	W	0.938	0.968	0.931	2.250	0.280	2.243	0.165	0.192	0.136
1	1.0000	N	1.062	1.092	1.055	2.000	2.030	1.993	0.134	0.160	0.108
1	1.0000	W	1.062	1.092	1.055	2.500	2.530	2.493	0.165	0.192	0.136
1-1/8	1.1250	N	1.250	1.280	1.243	2.250	2.280	2.243	0.134	0.160	0.108
1-1/8	1.1250	W	1.250	1.280	1.243	2.750	2.780	2.743	0.165	0.192	0.136

เส้นผ่านศูนย์กลางเล็กน้อย (d)	d	พิมพ์	d₁			d_c			h
เส้นผ่านศูนย์กลางเล็กน้อย (d)	DN	พิมพ์	DN	max	นาที	DN	max	นาที	DN	max	นาที
1-1/4	1.2500	N	1.375	1.405	1.368	2.500	2.530	2.493	0.165	0.192	0.136
1-1/4	1.2500	W	1.375	1.405	1.368	3.000	3.030	2.993	0.165	0.192	0.136
1-3/8	1.3750	N	1.500	1.530	1.493	2.750	2.780	2.743	0.165	0.192	0.136
1-3/8	1.3750	W	1.500	1.545	1.490	3.250	3.295	3.240	0.180	0.213	0.153
1-1/2	1.5000	N	1.625	1.655	1.618	3.000	3.030	2.993	0.165	0.192	0.136
1-1/2	1.5000	W	1.625	1.670	1.615	3.500	3.545	3.490	0.180	0.213	0.153
1-5/8	1.6250	-	1.750	1.795	1.740	3.750	3.795	3.740	0.180	0.213	0.153
1-3/4	1.7500	-	1.875	1.920	1.865	4.000	4.045	3.990	0.180	0.213	0.153
1-7 / 8	1.8750	-	2.000	2.045	1.990	4.250	4.295	4.240	0.180	0.213	0.153
2	2.0000	-	2.125	2.170	2.115	4.500	4.545	4.490	0.180	0.213	0.153
2-1/4	2.2500	-	2.375	2.420	2.365	4.750	4.795	4.740	0.220	0.248	0.193
2-1 / 2	2.5000	-	2.625	2.670	2.615	5.000	5.045	4.990	0.238	0.280	0.210
2-3/4	2.7500	-	2.85	2.940	2.865	5.250	5.315	5.240	0.259	0.310	0.228
3	3.0000	-	3.125	3.190	3.115	5.500	5.565	5.490	0.284	0.327	0.249

เราเป็นผู้จัดจำหน่ายไทเทเนียมที่ผ่านการตรวจสอบโดย SGS และ BV ยังจัดหาเครื่องซักผ้าสแตนเลสและสลักเกลียวและถั่ว ss สลักเกลียว ss แถบเกลียวและรัดและสกรูที่เกี่ยวข้อง เชี่ยวชาญในด้านนี้เป็นเวลาหลายปีด้วยโรงงานมืออาชีพของตัวเองสามารถจัดส่งได้เร็วที่สุด มีคุณภาพดีและราคาที่แข่งขันได้

ยินดีต้อนรับติดต่อเราซื้อ ANSI/ASME B18.22.1 TABLE1A Titanium Plain Washers-Product GradeA types and related fasteners, just mail us info@topqualityalloy.com ด้วยวัสดุ ขนาด และปริมาณที่จำเป็นสำหรับการตรวจสอบ
