M1.6-M20
RuiYang
810890

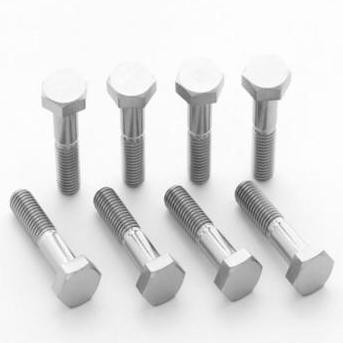

GB / T5782 สลักเกลียวหัวหกเหลี่ยมไทเทเนียม เป็นสลักเกลียวที่ใช้กันอย่างแพร่หลายซึ่งเกรด A และ B ใช้สำหรับโอกาสสำคัญที่ต้องการความแม่นยำในการประกอบและทนต่อแรงกระแทกแรงสั่นสะเทือนหรือโหลดสลับได้มากเรามีโรงงานมืออาชีพด้วย มีสต็อกสำหรับบางขนาดรับประกันการจัดส่งที่เร็วที่สุด

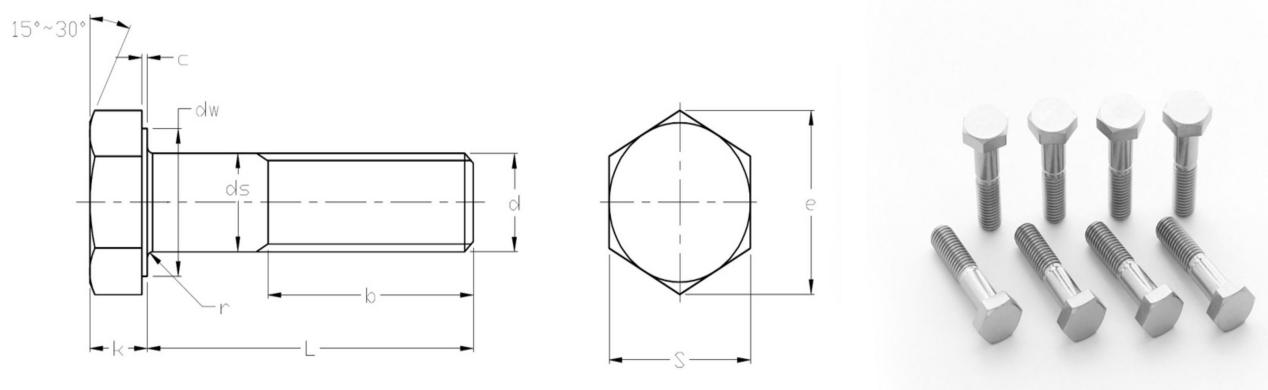

รายละเอียดของ GB / T5782 Titanium Hexagon Head Bolts ขนาดและภาพวาดดังนี้:
d | M1.6 | M2 | M2.6 | M3 | M3.5 | M 4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | ||
P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | ||
b | ล ≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | |
125 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | ||
L>200 | 28 | 29 | 30 | 31 | 32 | 33 | 35 | 37 | 41 | 45 | 49 | 53 | 57 | 61 | 65 | ||
c | max | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | |
นาที | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | ||
d a | max | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | |
ds | max | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
A | นาที | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | |
B | นาที | 1.35 | 1.75 | 2.25 | 2.75 | 3.2 | 3.7 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | |
d w | A | นาที | 2.27 | 3.07 | 4.07 | 4.57 | 5.07 | 5.88 | 6.88 | 8.88 | 11.63 | 14.63 | 16.63 | 19.64 | 22.49 | 25.34 | 28.19 |
B | นาที | 2.3 | 2.95 | 3.95 | 4.45 | 4.95 | 5.74 | 6.74 | 8.74 | 11.47 | 14.63 | 16.63 | 19.64 | 22.49 | 25.34 | 28.19 | |
e | A | นาที | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.36 | 26.75 | 30.14 | 33.53 |
B | นาที | 3.28 | 4.18 | 5.31 | 5.88 | 6.44 | 7.5 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 | 22.78 | 26.17 | 29.56 | 32.95 | |
L1 | max | 0.6 | 0.8 | 1 | 1 | 1 | 1.2 | 1.2 | 1.4 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
k | DK | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | |
A | max | 1.225 | 1.525 | 1.825 | 2.125 | 2.525 | 2.925 | 3.65 | 4.15 | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.715 | 12.715 | |
นาที | 0.975 | 1.275 | 1.575 | 1.875 | 2.275 | 2.675 | 3.35 | 3.85 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.285 | 12.285 | ||
B | max | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.74 | 4.24 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | |
นาที | 0.9 | 1.2 | 1.5 | 1.8 | 2.2 | 2.6 | 3.26 | 3.76 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | ||
K1 | A | นาที | 0.68 | 0.89 | 1.1 | 1.31 | 1.59 | 1.87 | 2.35 | 2.7 | 3.61 | 4.35 | 5.12 | 6.03 | 6.87 | 7.9 | 8.6 |
B | นาที | 0.63 | 0.8 | 1.05 | 1.26 | 1.54 | 1.82 | 2.28 | 2.63 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.81 | 8.51 | |
r | นาที | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | |
s | max | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | |
A | นาที | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | |
B | นาที | 2.9 | 3.7 | 4.7 | 5.2 | 5.7 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | |
ยินดีต้อนรับติดต่อเราสำหรับ GB / T5782 Titanium Hexagon Head Bolts สอบถามรายละเอียดเพิ่มเติมเราสามารถจัดหากระบวนการ cnc และกระบวนการหัวเรื่องเย็นที่คุณเลือกราคาตามปริมาณการสั่งซื้อและฝ่ายเทคนิคที่คุณเลือก
บริการครบวงจรสำหรับการจัดหาสลักเกลียวและน็อตไททาเนียมทุกชนิด สลักเกลียวหัวหกเหลี่ยมเต็มเกลียว และน๊อตเกลียวครึ่ง น็อตหนักและน๊อตบาง สกรูหัวจมและรัดไททาเนียมที่เกี่ยวข้อง ชิ้นส่วน CNC ไทเทเนียม ติดต่อเราสำหรับ GB/T5782 หัวหกเหลี่ยมไทเทเนียม สลักเกลียวและสลักเกลียว ti ที่เกี่ยวข้องเพียงแค่ส่งอีเมลถึงเรา info@topqualityalloy.com พร้อมขนาดและปริมาณที่จำเป็น
