M1.6-M52
Ruiyang
810890

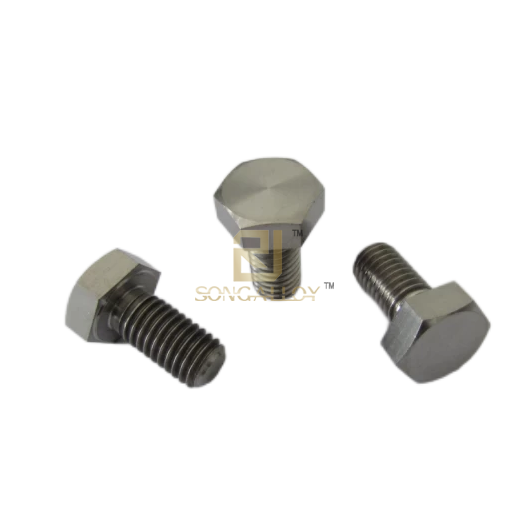

GR5 DIN933 TITANIUM HEXAGON BOLTS ในแบบเดียวกันกับสแตนเลสสตีล DIN933 สลักเกลียวหัวหกเหลี่ยม GR5 เป็นตัวแทนของสกรูไทเทเนียมโลหะผสมหรือที่เรียกว่าไทเทเนียมอัลลอย GR5
GR5 DIN933 TITANIUM HEXAGON BOLTS ผลิตและจัดหาจีนด้วยขนาด M1.6-M52 ในสลักเกลียวไทเทเนียมไทเทเนียม
เรามีโรงงานมืออาชีพด้วยสต็อกสำหรับบางขนาดรับประกันการจัดส่งเร็วที่สุด

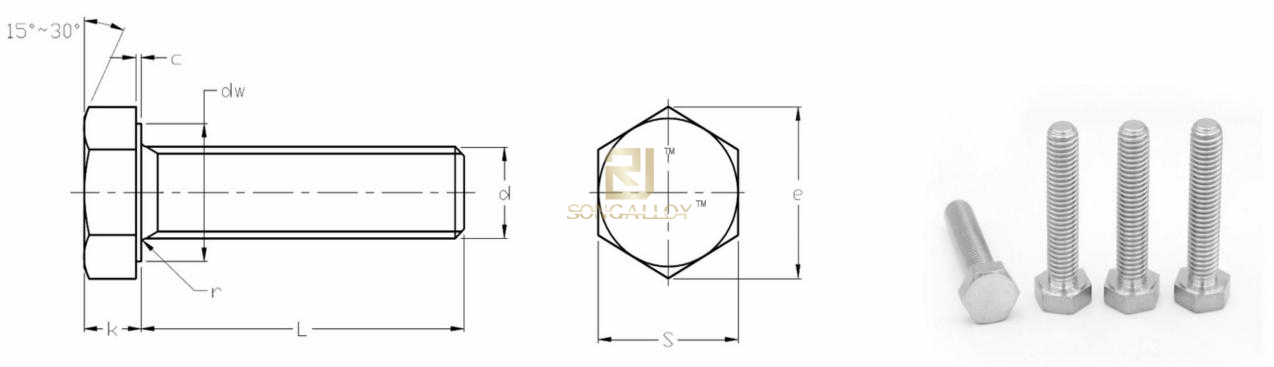

ของเรามาตรฐาน DIN933 เกรด 5 ไทเทเนียมโลหะผสมหกเหลี่ยมสลักเกลียวและขนาดดังต่อไปนี้ในตาราง
ข้อกำหนดเธรด D | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | ||
P | สนามด้าย | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
a | สูงสุด | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | |
c | นาที | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | |
สูงสุด | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
da | สูงสุด | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | |
dw | A | นาที | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 |
B | นาที | - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | |
e | A | นาที | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 |
B | นาที | - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | |
k | DN | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | |
A | นาที | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | |
สูงสุด | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | ||
B | นาที | - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | |
สูงสุด | - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | ||
K1 | นาที | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | |
r | นาที | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |
s | สูงสุด = dn | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | |
A | นาที | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |
B | นาที | - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | |
ตารางด้านล่างคือ M18-M52 DIN933 GR5 Titanium Hex Bolts รายละเอียด
D เธรดข้อมูลจำเพาะ | M18 | M20 | M22 | M24 | M27 | m30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | ||
P | ขว้าง | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
a | สูงสุด | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | |
c | นาที | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |
สูงสุด | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
da | สูงสุด | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | |
dw | A | นาที | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - |
B | นาที | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
e | A | นาที | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - |
B | นาที | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
k | DN | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
A | นาที | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - | |
สูงสุด | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - | ||
B | นาที | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |
สูงสุด | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | ||
K1 | นาที | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | |
r | นาที | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
s | สูงสุด = dn | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
A | นาที | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - | |
B | นาที | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |
บริการหยุดเดียวสำหรับการจัดหาสลักเกลียวไทเทเนียมและน็อตทุกชนิด, สลักเกลียวหัวหกเหลี่ยมแบบเต็มด้ายและสลักเกลียวครึ่งเกลียว, น็อตหนักและน็อตบาง ๆ , สกรูเคาน์เตอร์และสกรูไทเทเนียมที่เกี่ยวข้อง, ชิ้นส่วนไทเทเนียมซีเอ็นซี, ยินดีต้อนรับติดต่อเราinfo@topqualityalloy.comด้วยขนาดและปริมาณที่จำเป็น
